Aluminijski

RAZDJELNI ORMARI TI FORM SA VRATIMA OD PLASTIFICIRANOG ALUMINIJUMA

Razdjelni ormari služe za podžbuknu ugradnju, kao i za ugradnju u montažne zidove kućnih, poslovnih i industrijskih objekata. Izrađeni su od kvalitetnih materijala, čime se postiže odlična električna i mehanička zaštita.

Dimenzije razdjelnika omogućavaju razvod električne instalacije sa ugrađenim ograničavanjem strujnog opterećenja (limitatorom) i mogućnošću plombiranja limitatora. Zaštita od dodira dijelova koji su pod naponom izvedena je sistemom dvostruke izolacije klase II.

Razdjelni ormari za unutrašnju ugradnju imaju stepen mehaničke zaštite IP 30. Kutija i pokrovna ploča izrađeni su od termoplasta, a okvir i vrata od plastificiranog aluminijuma, RAL 9010. Vrata, prema potrebi mogu da budu lijeva ili desna, što se postiže rotiranjem pokrovne ploče za 180⁰.

Opremljeni su sa:

• DIN šinom,
• odgovarajućim N/PE stezaljkama,
• poklopcem za zatvaranje slobodnog prostora,
• priborom za montažu i podešavanje/ nivelisanje neravnina u žbuci do 20mm.

Tehničke karakteristike ugradnih razdjelnih ormara prema zahtjevima standarda EN 61439-3:2013 su:

• Stepen zaštite: IP 30
• Klasa zaštite: II
• Nazivni napon: 400V
• Nazivna struja: 25 A

Oznaka	Broj modula	Broj modularnih otvora (216x46)	ŠIFRA	Mjere u zidu

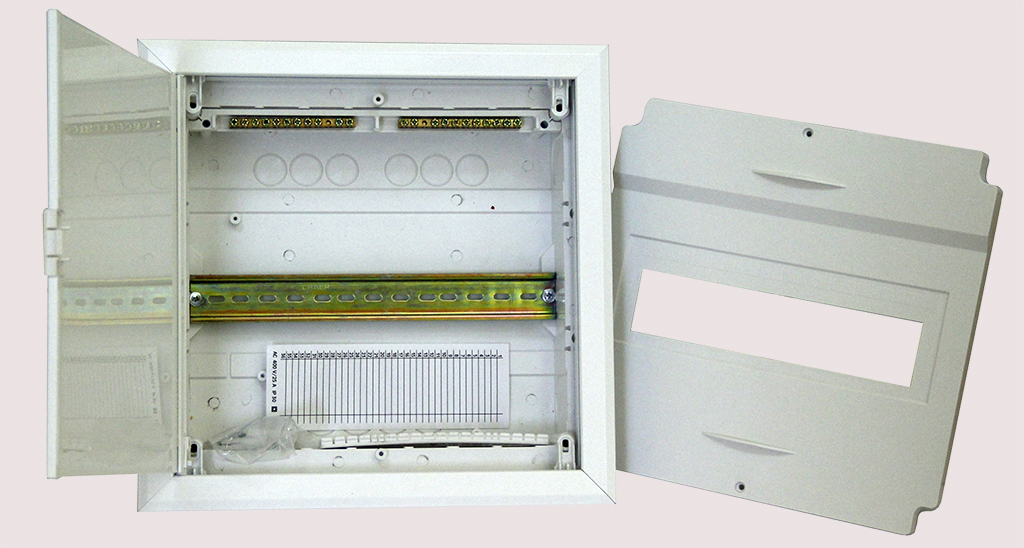

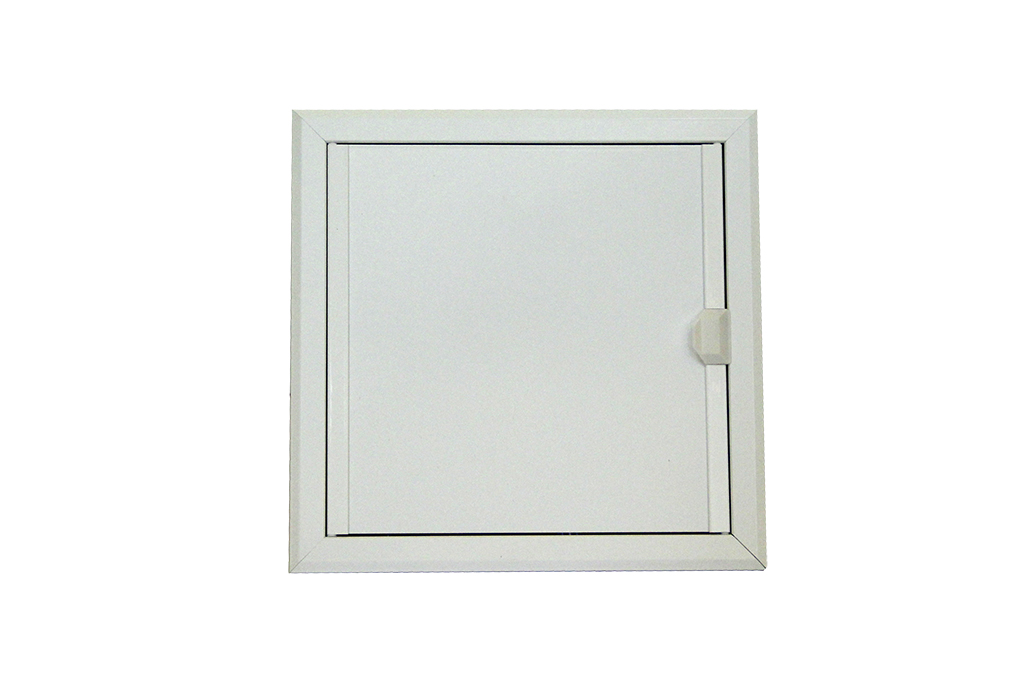

TI FORM 12	12+2	1	000270	310x300x90

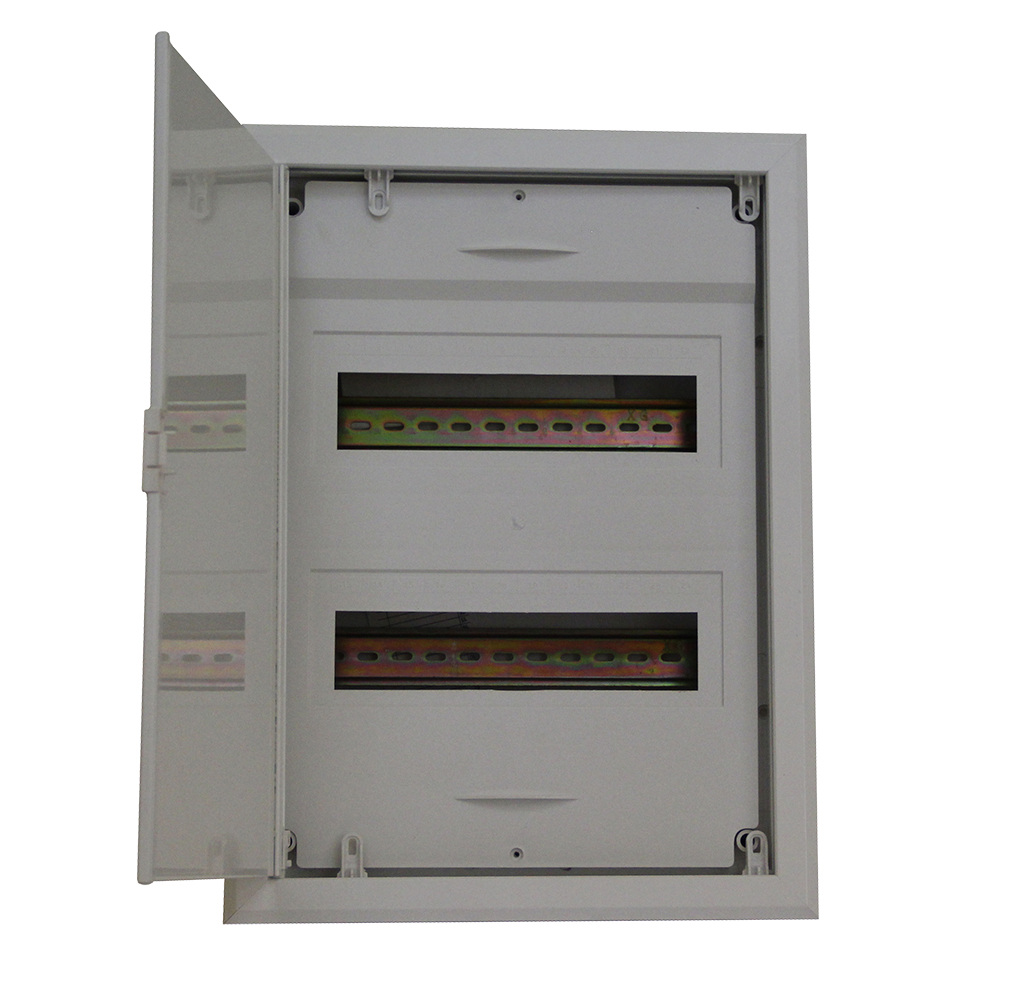

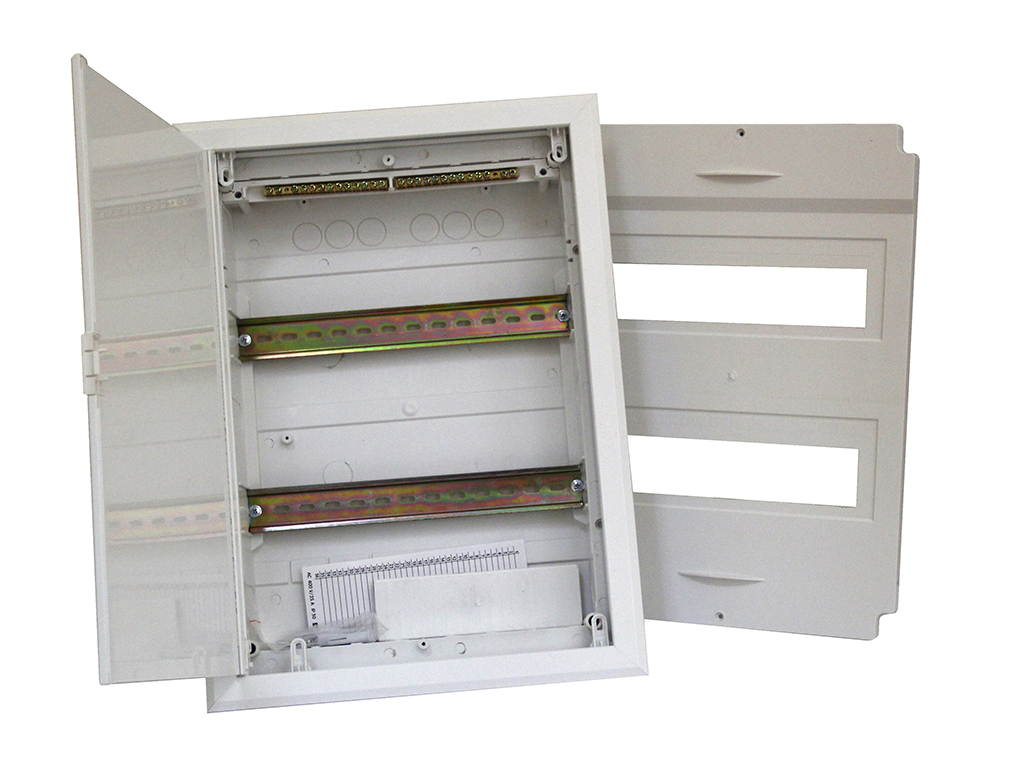

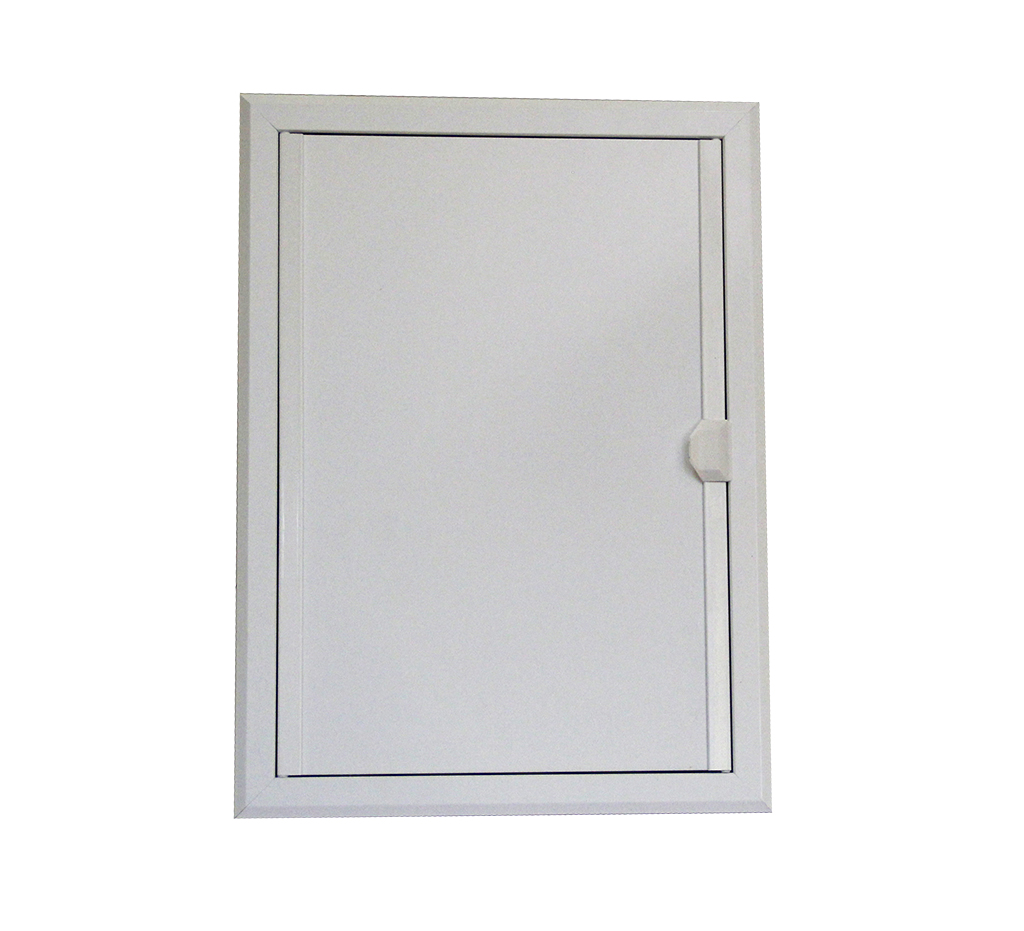

TI FORM 24	24+4	2	000271	310x426x90

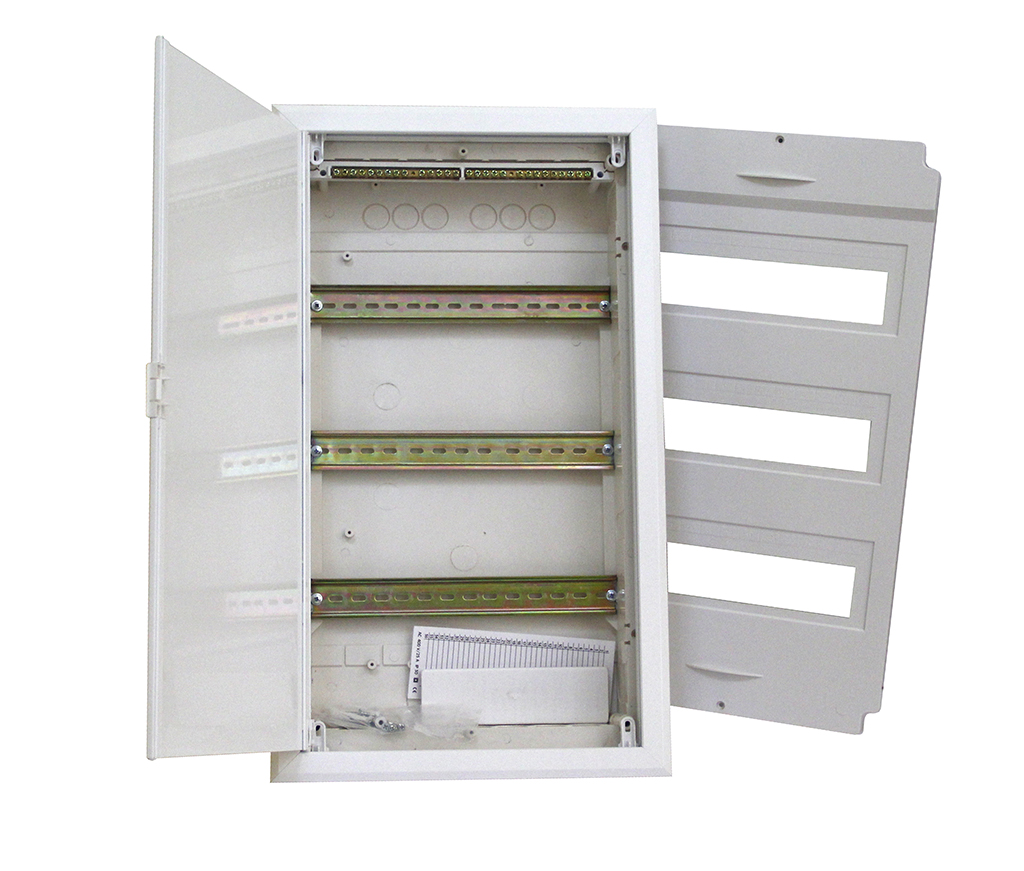

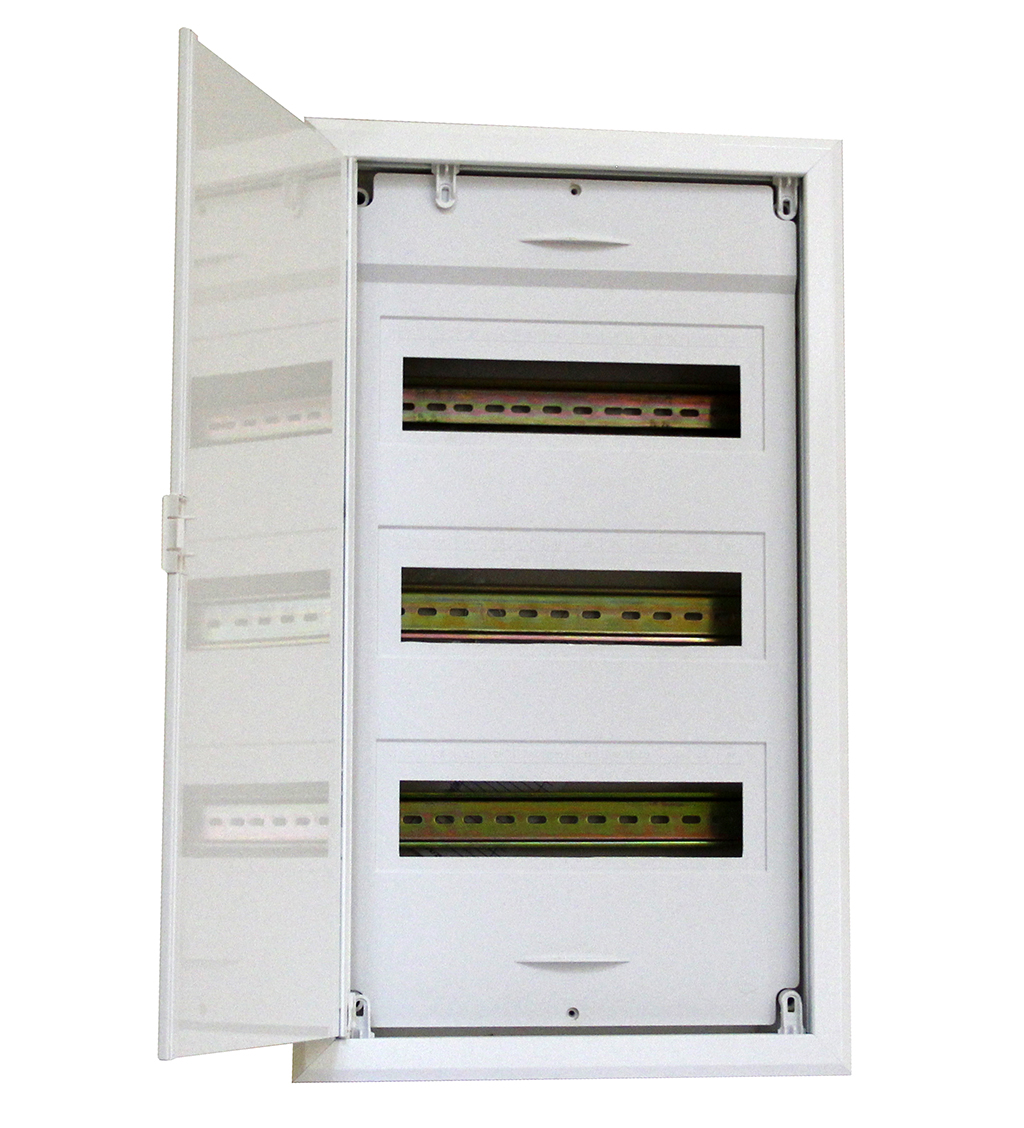

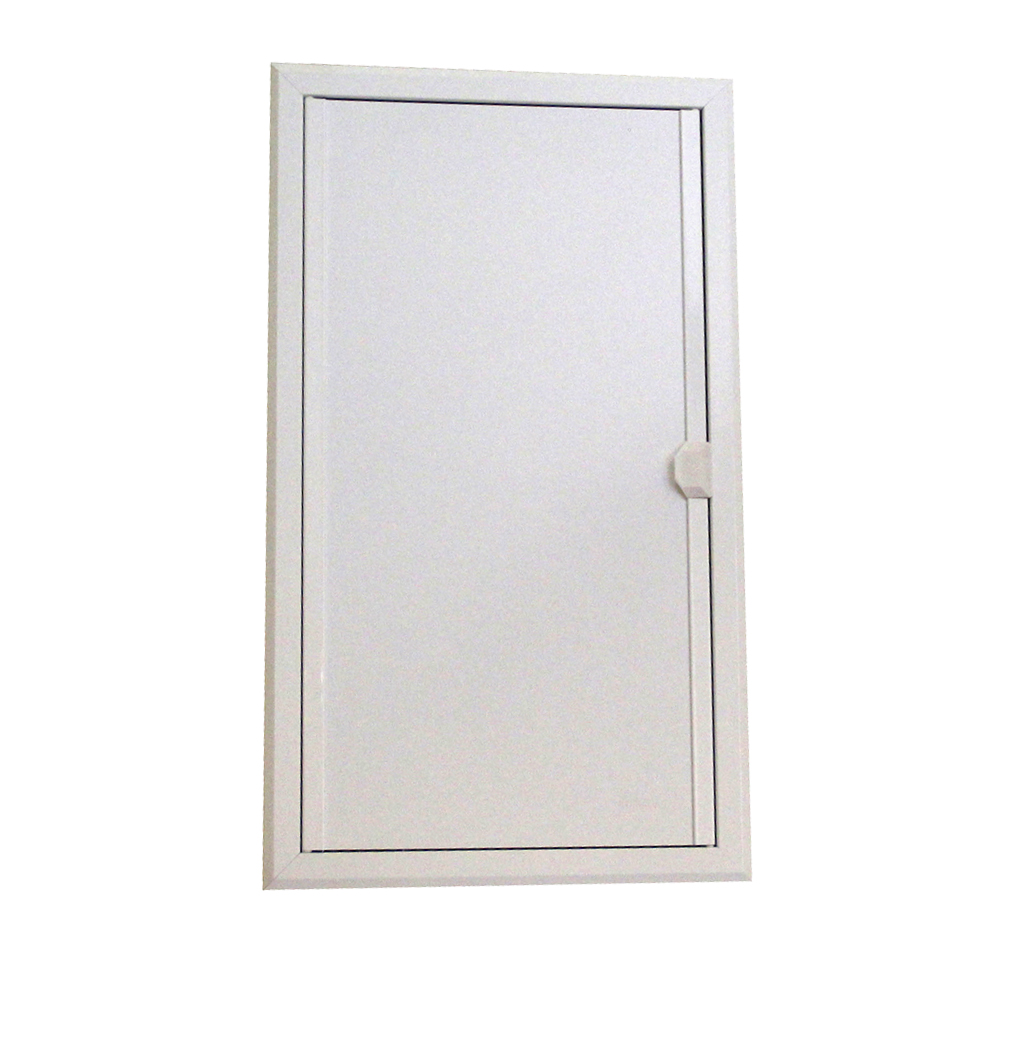

TI FORM 36	36+6	3	000272	310x550x90

Oznaka	Broj modularnih otvora	ŠIFRA	Mjere u zidu
TI FORM 36	3	000272	310x550x90
